وصف
S11-M محول توزيع 30 كيلو فولت أمبير تم تصميمه مع اللفات النحاسية وعزل الزيوت المعدنية لاستخدام موثوق للمحطات الفرعية.
يتم تطبيقه على نطاق واسع في شبكات التوزيع ذات الجهد المنخفض، والمحطات الفرعية المثبتة على الوسادة، وأنظمة الطاقة المدمجة.
أدناه يمكنك عرض صور المصنع الحقيقيةوالمواصفات وتفاصيل هيكل محول الزيت.
نظرة عامة على محولات التوزيع المغمورة بالزيت 30 كيلو فولت أمبير
شاهد محولنا الرائد S11-M-30 ثلاثي الطور، وهو نموذج للهندسة القوية في توزيع الطاقة. على عكس النماذج العامة، يتميز هذا المحول المغمور بالزيت 30KVA بجدار خزان مموج مصنوع بدقة، والذي لا يوفر سطحًا أكبر لتبديد الحرارة فحسب، بل يعزز أيضًا القوة الميكانيكية دون الحاجة إلى أضلاع لحام خارجية.
تم الانتهاء من التصميم المدمج والانسيابي بطبقة عالية المتانة ومقاومة للتآكل، تم تصميمها خصيصًا لتحمل البيئات الصناعية القاسية. تم تصميم كل مكون ليدوم طويلاً مع الحد الأدنى من الصيانة، مما يضمن أن هذه الوحدة ليست مجرد محول آخر بقدرة 30 كيلو فولت أمبير، ولكنها أصل موثوق طويل الأجل للبنية التحتية التشغيلية الخاصة بك، مما يوفر قيمة فائقة تتجاوز سعر زيت المحولات الأولي.
شروط الخدمة
درجة الحرارة المحيطة: تم تصميم الجهاز للعمل ضمن نطاق درجة الحرارة المحيطة -25 درجة مئوية إلى +40 درجة مئوية.
ارتفاع: يجب أن يكون ارتفاع موقع التثبيت أقل من 1000 متر فوق مستوى سطح البحر.
رطوبة: الحد الأقصى لمتوسط الرطوبة النسبية الشهرية 90% عند 20 درجة مئوية.
موقع التثبيت: يجب تركيب المعدات في مكان ما خالية من الحرائق ومخاطر الانفجار والتلوث الشديد والتآكل الكيميائي والاهتزاز المفرط. انها مناسبة ل سواء في الأماكن المغلقة أو في الهواء الطلق التثبيت، بشرط استيفاء الشروط البيئية المحددة.
الميزات الرئيسية للمحول المغمور بالزيت 30 كيلو فولت أمبير
عالية الكفاءة الأساسية
يتكون قلب المحول من صفائح فولاذية من السيليكون المدرفلة على البارد مستوردة وعالية الجودة. تضمن هذه المادة، جنبًا إلى جنب مع عملية ربط أساسية متقدمة، نفاذية مغناطيسية استثنائية وضغطًا صغيرًا. والنتيجة هي انخفاض كبير في كليهما فقدان عدم التحميل والتيار بدون تحميل، وتعزيز كفاءة الطاقة بشكل عام. علاوة على ذلك، فإن هذا البناء القوي يقلل بشكل فعال من الاهتزاز الأساسي والضوضاء المسموعة أثناء التشغيل.اللفات قسط
يتم لف كل من اللفات ذات الجهد العالي والمنخفض بدقة باستخدام موصلات نحاسية عالية النقاء وخالية من الأكسجين لضمان مقاومة منخفضة وموصلية عالية. للحصول على الأداء الأمثل، تستخدم اللفات ذات الجهد المنخفض هيكلًا أسطوانيًا مزدوج الطبقة لسعات تبلغ 500 كيلو فولت أمبير أو أقل. بالنسبة للسعات الأعلى (630 كيلو فولت أمبير وما فوق)، يتم اعتماد هيكل حلزوني مزدوج أو حتى رباعي للتعامل بفعالية مع التيارات الأكبر. يستخدم الملف عالي الجهد هيكلًا أسطوانيًا متعدد الطبقات، مما يوفر قدرة تحمل ممتازة للجهد وقوة دافعة.اتصال متقدم
المعيار مجموعة اتصال Dyn11 يعمل. هذا التكوين فعال للغاية في قمع التيارات التوافقية الثالثة ويوفر نقطة محايدة لتأريض الحمل. هذا بشكل ملحوظ يقلل من تأثير التوافقيات على شبكة الكهرباءمما يؤدي إلى مصدر طاقة أنظف وأكثر استقرارًا وبجودة محسنة.Robust & Maintenance-Free Design
يتميز المحول ببنية محكمة الغلق بالكامل ولا تحتاج إلى صيانة. ومن خلال التخلص من الحاجة إلى خزان (خزان الزيت) وعزل الزيت العازل الداخلي عن رطوبة الغلاف الجوي والأكسجين، يمنع هذا التصميم بشكل فعال تدهور الزيت. تقنية الختم القوية هذه يطيل عمر الخدمة بشكل كبير العزل والمحول نفسه، مما يتطلب الحد الأدنى من التدخل التشغيلي.عملية منخفضة الضوضاء
من خلال التصميم الأساسي الأمثل، والتثبيت الآمن، والتصنيع المدروس، يعمل المحول بهدوء استثنائي. تكون مستويات الضوضاء المقاسة دائمًا أقل من الحدود المنصوص عليها في المعايير ذات الصلةمما يجعلها خيارًا مثاليًا للبيئات الحساسة للضوضاء مثل المناطق السكنية والمنشآت الحضرية.
لف النحاس وهيكل التبريد المغمور بالزيت
هذا محول مغمور بالزيت 30 كيلو فولت أمبير يستخدم اللفات النحاسية عالية النقاء لتوفير أداء كهربائي مستقر وفقدان أقل للطاقة. تساعد المقاومة المنخفضة في الحفاظ على الكفاءة أثناء التشغيل المستمر في أنظمة التوزيع.
يعمل تصميم اللف على تحسين تبديد الحرارة وزيادة القوة الميكانيكية. يسمح هذا الهيكل للمحول بمقاومة قوى الدائرة القصيرة وتغيرات الحمل المتكررة.
يعمل زيت المحولات المعدنية كوسيلة عازلة وعامل تبريد، وذلك تمشيا مع معايير IEC لمحولات الطاقة المغمورة بالسائل. تنتقل الحرارة بكفاءة من القلب والملفات إلى سطح الخزان، مما يحافظ على درجات الحرارة الداخلية ضمن حدود التشغيل الآمنة.
يمنع تصميم خزان الزيت المحكم دخول الرطوبة وتسرب الزيت. يعزز هذا البناء موثوقية العزل ويدعم التركيبات الخارجية والمحطات الفرعية.
تتحقق اختبارات المصنع الروتينية من أداء العزل وارتفاع درجة الحرارة وجودة الزيت قبل التسليم. تضمن هذه الفحوصات التشغيل الموثوق به في تطبيقات المحطات الفرعية السكنية والتجارية والصغيرة.

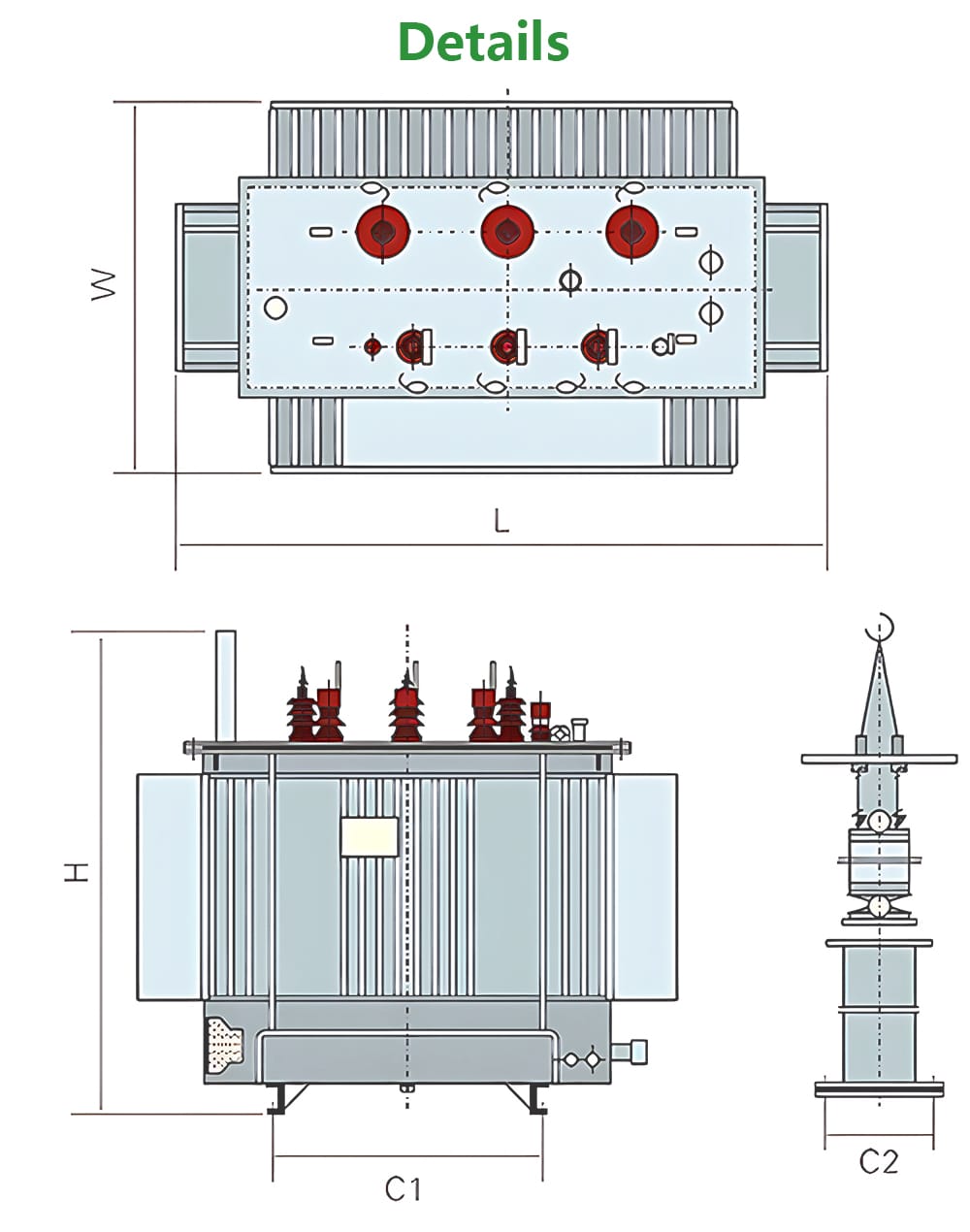

الرسم الفني لمحول 30 كيلو فولت أمبير
تتطلب الهندسة الدقيقة تخطيطًا دقيقًا. يوفر هذا المخطط التفصيلي للأبعاد البصمة الدقيقة والتصاريح الحرجة المطلوبة للتكامل السلس لمحولنا 30 كيلو فولت أمبير في تخطيط منشأتك. تسلط الرسومات الضوء على نقاط التثبيت الرئيسية، بما في ذلك موضع عروات الرفع (الألواح المعلقة) ومواقع دخول الكابلات.
من خلال توفير هذه المخططات الدقيقة، نقوم بتمكين فريقك الهندسي من التخطيط المسبق لتوجيه الكابلات وأعمال الأساس، مما يقلل بشكل كبير من وقت وتكاليف التثبيت في الموقع. يعد هذا الالتزام بالدعم التفصيلي قبل التسليم جزءًا أساسيًا من خدمتنا، مما يميزنا عن الموردين الذين يقدمون المواصفات الأساسية فقط.

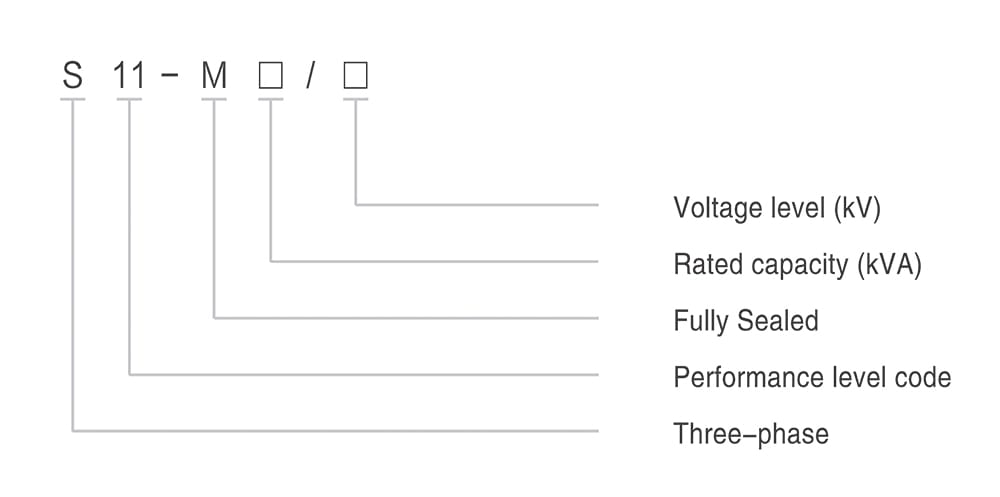

شرح تسمية نموذج محول 30 كيلو فولت أمبير
يكشف فك تشفير اسم الطراز الخاص بنا عن التزامنا بالشفافية والهندسة المتقدمة. يرمز الحرف "S" إلى تصميم المحول ثلاثي الطور، والذي تم تحسينه لتوزيع الحمل بشكل متوازن. الرقم "11" ليس مجرد رمز؛ إنه يدل على اعتمادنا لمعيار أداء S11 المتقدم ومنخفض الخسارة، والذي يقلل بشكل كبير من تيارات عدم التحميل مقارنة بنماذج S9 الأقدم.
يمثل الحرف "M" فلسفتنا المغلقة بالكامل والتي لا تحتاج إلى صيانة. نقوم بإغلاق الوحدة بشكل دائم تحت فراغ بعد ملئها بزيت عازل للمحولات عالي الأداء، مما يمنع دخول الرطوبة ويزيل الحاجة إلى أخذ عينات الزيت بشكل متكرر أو تجديده - وهي مشكلة شائعة مع المحولات التقليدية من نوع الزيت. أخيرًا، يؤكد الرقم "30" تصنيفه الدقيق لـ 30 كيلو فولت أمبير، مما يضمن حصولك على السعة الدقيقة التي تدفع مقابلها.

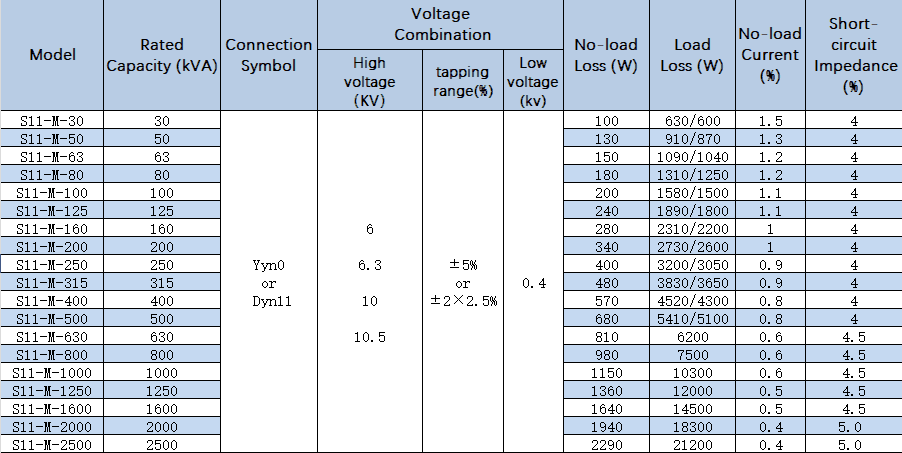

المعلمات الفنية للمحول المغمور بالزيت 30 كيلو فولت أمبير
الشفافية في الأداء غير قابلة للتفاوض. تتحقق ورقة البيانات الشاملة هذه من الكفاءة الاستثنائية لمحولنا ثلاثي الطور S11-M-30. انتبه جيدًا إلى أرقام عدم التحميل وفقدان الحمل (W) المنخفضة للغاية، والتي تترجم مباشرة إلى توفير كبير في الطاقة على مدار عمر المحول، وهو ما يفوق بكثير سعر زيت المحولات الأولي.
توفر مجموعة الجهد المفصلة ونطاق التنصت (%) المرونة اللازمة لتطبيقات الشبكة المختلفة. علاوة على ذلك، تضمن مقاومة الدائرة القصيرة المحسنة (%) أداءً مستقرًا في ظل ظروف الأعطال. هذا الجدول ليس مجرد قائمة؛ إنها شهادة على فلسفة هندسية تركز على التكلفة الإجمالية للملكية، وليس فقط سعر الشراء الأولي.

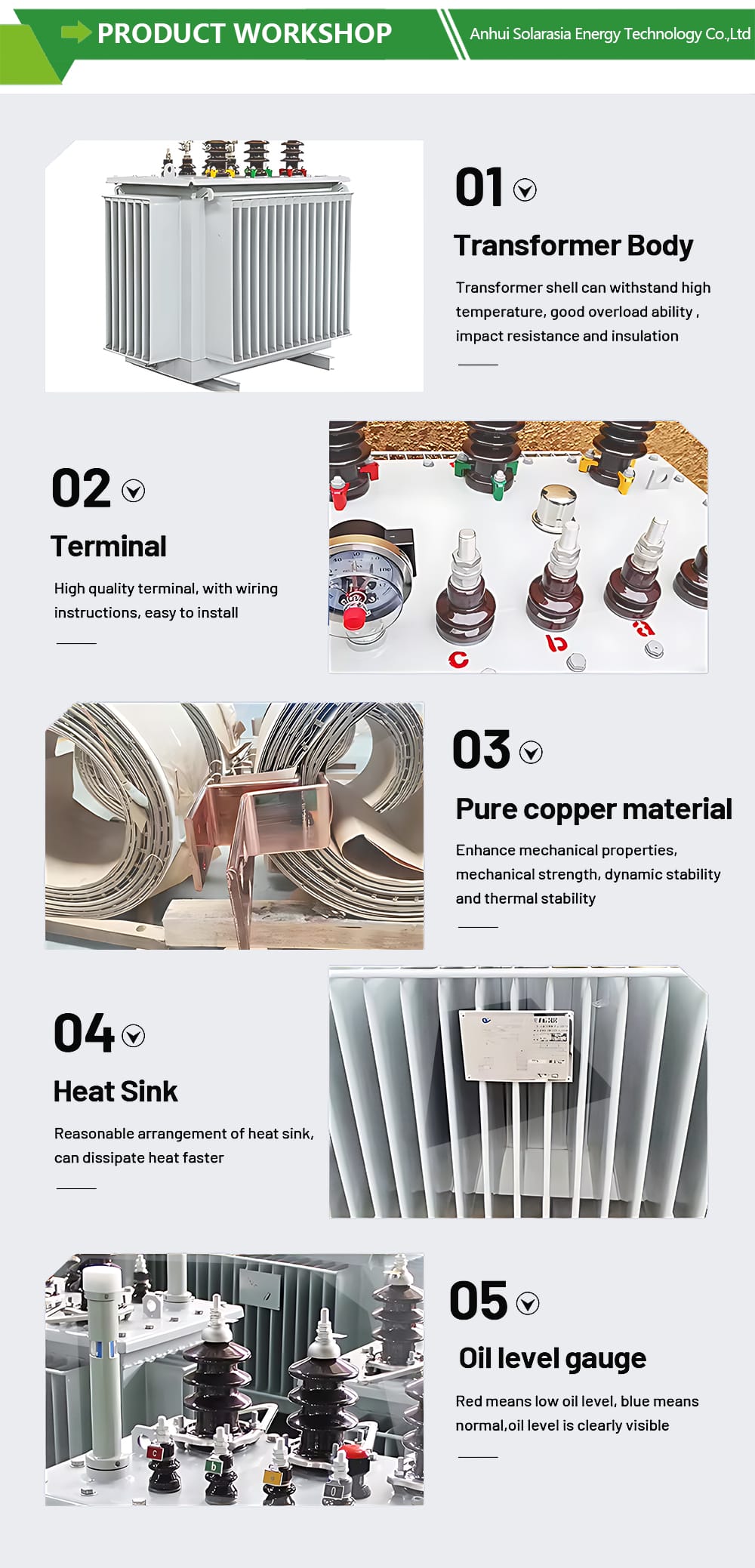

ورشة تصنيع المحولات
التفوق يكمن في التفاصيل. تكشف هذه الصورة المقربة عن الجودة التي لا تقبل المساومة والمضمنة في محولنا المغمور بالزيت بقدرة 30 كيلو فولت أمبير:
جسم المحول: نقوم ببناء الخزان من الفولاذ المدلفن على البارد، وتشكيله في ألواح مموجة لتحقيق قوة فائقة وسطح إشعاع أكبر بنسبة 20% من الخزانات المسطحة، مما يضمن قدرة استثنائية على التحميل الزائد ومقاومة الصدمات.
صالة: نحن نستخدم أطراف نحاسية نقية عالية التوصيل مع تعليمات الأسلاك المحفورة بالليزر. نحن نصممها بميزات مضادة للارتخاء وطلاء فائق. هذه تمنع التآكل وتضمن الموثوقية على المدى الطويل. يظل كل اتصال آمنًا وسهل التثبيت.
اللفات النحاس النقي: يوجد في قلب محول الزيت هذا ملفات نحاسية من الدرجة الإلكتروليتية بنسبة 100%. يوفر النحاس موصلية أعلى وقوة ميكانيكية فائقة مقارنةً بالألومنيوم، مما يوفر قدرة معززة على تحمل الدائرة القصيرة (الاستقرار الديناميكي) وأداء حراري أفضل (الثبات الحراري).
تقليل الحرارة: نقوم بترتيب زعانف الرادياتير المموجة حسابيًا استنادًا إلى الديناميكيات الحرارية لإنشاء تدفق هواء مثالي. يعمل هذا التصميم على تبديد الحرارة الناتجة عن فقد القلب بشكل أسرع ويحافظ على درجة حرارة ثابتة لزيت المحولات.
مقياس مستوى الزيت: يوفر مقياس مستوى الزيت الذي يتم تشغيله مغناطيسيًا مع مؤشر ثلاثي الألوان (أحمر-منخفض، أزرق-عادي) فحصًا بصريًا واضحًا وموثوقًا من أي زاوية، مما يضمن سلامة النظام المحكم والمستوى الصحيح للزيت العازل للمحولات في جميع الأوقات.

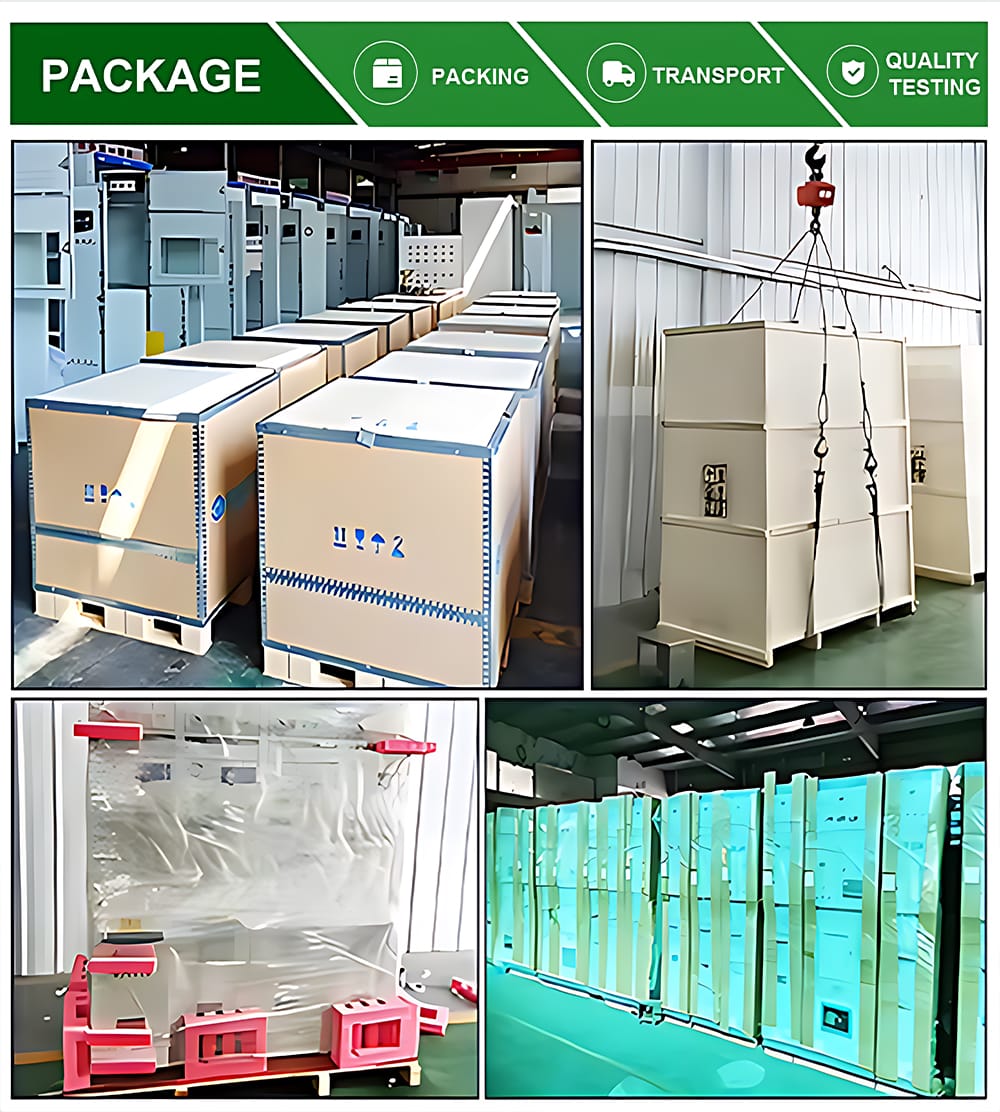

تعبئة ونقل المحولات المغمورة بالزيت
نحن نحمي استثماراتك في كل ميل على الطريق. نحن نفهم مدى أهمية طلبك. يقوم فريقنا بإعداد كل محول من النوع الزيتي بدقة عسكرية. نقوم بتثبيت الوحدة بشكل آمن داخل صندوق خشبي مقوى مصمم خصيصًا. هذا التصميم يقاوم قسوة الشحن العابر للقارات.
نقوم بعد ذلك بتطبيق مواد مقاومة للماء ومضادة للتآكل لحماية الوحدة. هذه الطبقات تحمي المحول من الرطوبة والتآكل. يقوم فريقنا بفحص كل ختم بعناية للتأكد من متانة المنتج. نحن نضمن بقاء الزيت العازل نقيًا ومستقرًا. لا تؤثر ظروف العبور أو الوجهة أبدًا على سلامتها. تعكس كل خطوة اهتمامنا بالتفاصيل. تثبت عبواتنا التزامنا بالتسليم الطازج للمصنع.
شهادات المحولات المغمورة بالزيت 30KVA
المشاريع العالمية والتعاون
بالإضافة إلى المنتج، نحن نبني شراكات. نحن نرى هذه اللحظة على أنها أكثر من مجرد مصافحة؛ نحن ندرك أنها ترمز إلى علاقة تعاونية مبنية على الثقة والنجاح المتبادل. يعمل فريقنا، من الإدارة إلى المهندسين، مباشرةً مع العملاء العالميين لفهم التحديات الفريدة التي يواجهونها - سواء كانت ملفات تعريف أحمال محددة، أو ظروف بيئية، أو اعتبارات الميزانية مثل سعر زيت المحولات والكفاءة على المدى الطويل. نحن لا نبيع محولات بقدرة 30 كيلو فولت أمبير فقط؛ نحن نقدم حلول طاقة مخصصة مدعومة بدعم فني لا يتزعزع والالتزام بأن نكون شريكًا موثوقًا به في نموك.
الأسئلة الشائعة حول المحولات المغمورة بالزيت 30 كيلو فولت أمبير
Q1: هل يستخدم هذا المحول 30 كيلو فولت أمبير اللفات النحاسية أو الألومنيوم؟
ج: نستخدم اللفات النحاسية عالية النقاء لتقليل الخسائر وتحسين الأداء الحراري وعمر الخدمة.
س2: ما هو نوع زيت المحولات الذي تستخدمه؟
ج: نحن نستخدم المعيار زيت المحولات المعدنية يتوافق مع متطلبات العزل والتبريد IEC.
Q3: هل يمكن استخدام محول 30kVA هذا في المحطات الفرعية؟
ج: نعم. نحن نصمم هذا المحول ل المحطات الفرعية الصغيرة، وأنظمة التوزيع السكنية، والشبكات الصناعية.
س 4: هل يمكنك تخصيص مواصفات المحولات؟
ج: نعم. نحن نخصص نسبة الجهد ونوع العلبة والملحقات بناء على متطلبات المشروع الخاص بك.
س 5: هل تقدم صور المصنع وتقارير الاختبار؟
ج: نعم. نحن نقدم صور المصنع وتقارير الاختبار الروتينية والرسومات الفنية عند الطلب.
هل تبحث عن محول مغمور بالزيت بقوة 30 كيلو فولت أمبير لمشروع التوزيع الخاص بك؟
اتصل بفريقنا for specifications, pricing, and technical support.
