وصف
ال محول النوع الجاف 500 كيلو فولت أمبير تم تصميمه لتوزيع الطاقة بشكل آمن وفعال في البيئات الداخلية حيث تعد السلامة من الحرائق والموثوقية التشغيلية أمرًا ضروريًا. باستخدام تقنية عزل الراتنج المصبوب، يوفر هذا المحول أداءً حراريًا محسنًا، ومتطلبات صيانة أقل، وتشغيلًا مستقرًا في ظل ظروف الحمل المستمر.
مصممة وفقا ل إيك 60076 المعايير، وتضمن الوحدة الامتثال لمتطلبات الأداء الكهربائي والسلامة الدولية. يتم تطبيقه على نطاق واسع في المستشفيات ومراكز البيانات والمباني التجارية والمرافق الصناعية وأنظمة توزيع الطاقة الحديثة حيث يفضل التصميم المدمج والتشغيل الخالي من الزيت. يتضمن اختبار المصنع التحقق الروتيني من الأداء الكهربائي لضمان المتانة على المدى الطويل والكفاءة التشغيلية المتسقة.
كمحترف مورد المحولات من النوع الجاف وفي الصين، نقدم محولات موثوقة وعالية الأداء وبأسعار تنافسية. هذه الصفحة بمثابة الخاص بك الاستفسار عن الشراء وطلب المنتج — لا تتردد في اتصل بنا مباشرة للحصول على عروض أسعار مفصلة وحلول مخصصة.

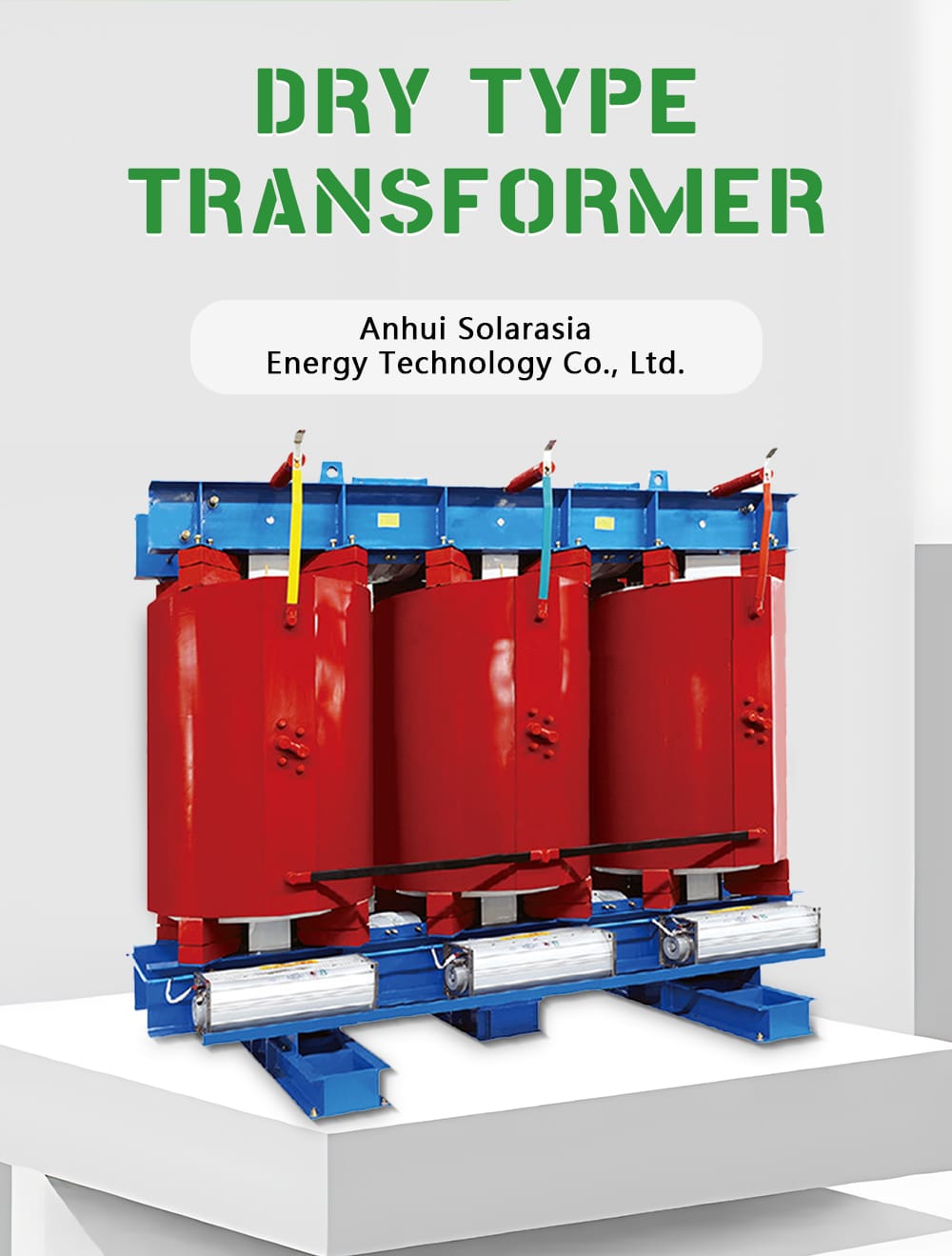

حلول المحولات من النوع الجاف بقدرة 500 كيلو فولت أمبير
نلقي نظرة فاحصة على الرائد لدينا محول جاف 500 ك.ف.أ، مثال الموثوقية والهندسة الكهربائية الحديثة. تعرض هذه الصورة الأساسية المحول في بيئة نظيفة واحترافية، وتسلط الضوء على بنيته القوية وتصميمه المدروس البسيط - وهو مثالي المنشآت الداخلية واعية للمساحة.
تم تصنيع العلبة من مواد عالية الجودة وغير قابلة للتآكل، مع أطراف توصيل مميزة بوضوح ونقاط رفع قوية تركيب آمن وسهل. مصممة لتلبية متطلبات البيئات الحرجة مثل المستشفيات ومراكز البيانات والمباني الشاهقة ومصانع التصنيع، هذا المحول الجاف هو مثبطات اللهب، وإطفاء ذاتي، ومنخفضة الصيانةمما يضمن السلامة والموثوقية على المدى الطويل.
تعرف على المزيد حول المواصفات والتطبيقات وخيارات التخصيص الخاصة بنا محول جاف 500 ك.ف.أ على موقعنا [صفحة المنتج]. هذه الصورة هي ضمانك الأول للوحدة المبنية عليها الأخير والأداء في ظل ظروف صعبة.
لماذا تختار محولنا الجاف بقدرة 500 كيلو فولت أمبير؟
عندما تختار لدينا محول جاف 500 ك.ف.أ، فإنك تحصل على ما هو أكثر من مجرد توزيع موثوق للطاقة - بل تكتسب شريكًا هندسيًا طويل الأمد ملتزمًا بالأداء والسلامة واستمرارية التشغيل.
التصنيع الذكي المتقدم
نقوم بتصنيع كل محول جاف صناعي باستخدام أنظمة التشغيل الآلي المتقدمة ومراقبة الإنتاج في الوقت الحقيقي. تضمن عملية التصنيع الذكية لدينا تعبئة دقيقة وجودة عزل متسقة واختبار أداء صارم.
بالنسبة لنماذج المحولات الجافة بقدرة 500 كيلو فولت أمبير، فهذا يعني ما يلي:
تقليل خسائر الطاقة
خرج الجهد مستقر
العمر التشغيلي الطويل
جودة متسقة في كل وحدة
نقوم بإزالة العيوب قبل التسليم وليس بعد التثبيت.
قدرة إنتاجية عالية لضمان موثوقية المشروع
ولا يمكن لمشاريع البنية التحتية الكبيرة أن تتحمل التأخير. تسمح لنا خطوط الإنتاج القابلة للتطوير لدينا بالتعامل مع الطلبات بالجملة ومتطلبات التسليم العاجلة دون المساس بالجودة.
سواء كنت تقوم بتوريد المحولات للمستشفيات أو المجمعات التجارية أو المنشآت الصناعية، فإننا نضمن أن يظل الجدول الزمني لمشروعك على المسار الصحيح.
الابتكار التقني المستمر
Our dedicated R&D team continuously refines transformer core design, coil configuration, and insulation systems.
ومن خلال تحسين المواد العازلة وتحسين الدوائر المغناطيسية، قمنا بما يلي:
تقليل خسائر عدم التحميل والتحميل
تحسين الاستقرار الحراري
تعزيز الكفاءة في ظل التشغيل المستمر
هذا الالتزام بالابتكار يضمن أن كل محول جاف 500 ك.ف.أ يلبي توقعات الأداء الحديثة ومعايير الطاقة الدولية.
تجربة مشروع عالمية مثبتة
تعمل محولاتنا الجافة في مناخات وصناعات متنوعة عبر قارات متعددة. بدءًا من البيئات عالية الرطوبة وحتى المنشآت الحساسة لدرجة الحرارة، يفهم فريقنا الهندسي ظروف التشغيل في العالم الحقيقي.
تعمل تجربة النشر العالمية هذه على تعزيز قدرتنا على تقديم حلول محولات موثوقة ومخصصة للتطبيقات.
الدعم الفني الكامل لدورة الحياة
المحول هو أصل طويل الأجل. ولهذا السبب نقدم دعمًا شاملاً لما بعد البيع، بما في ذلك:
الاستشارة الفنية
إرشادات التثبيت
المساعدة في استكشاف الأخطاء وإصلاحها
توفر قطع الغيار
فريق الخدمة لدينا يضمن لك المحول الجاف الصناعي يستمر في العمل بأمان وكفاءة طوال دورة حياته.
Request a quote today and get the best price for your 500kVA dry type transformer.

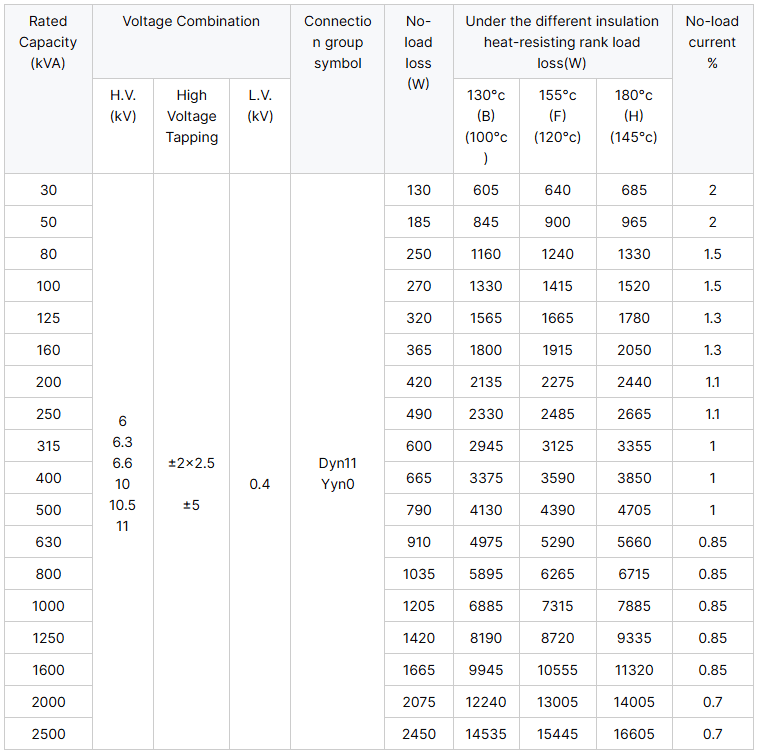

500kVA Dry Type Transformer Specs & Price
| القدرة المقدرة | 500 kVA | 130°C (B) | 155°C (F) | 180°C (H) |
| الجهد الأساسي (كيلو فولت) | 6 / 6.3 / 10 / 10.5 / 11 | 4130 واط | 4390 واط | 4705 واط |
| فقدان عدم التحميل (W) | 790 واط | رمز الاتصال | داين11/ين0 | |
| عدم التحميل الحالي (٪) | 1.0% | نطاق التنصت | ±2×2.5% / ±5% | |
ملكنا محول جاف 500 ك.ف.أ تم تصميمه لتحقيق التوازن بين الاستقرار الحراري وكفاءة الطاقة. مع فئات العزل المتعددة (B، F، وH)، تتكيف الوحدة مع متطلبات درجات الحرارة المحيطة المختلفة وظروف التحميل.
يعكس فقدان عدم التحميل البالغ 790 واط التصميم الأساسي المغناطيسي الأمثل، مما يقلل من هدر الطاقة أثناء التشغيل في وضع الاستعداد. تختلف خسائر الأحمال اعتمادًا على فئة العزل، مما يسمح للمهندسين باختيار التكوين المناسب بناءً على متطلبات المشروع والتسامح الحراري.
يضمن نطاق النقر ±2×2.5% أو ±5% مرونة تنظيم الجهد، مما يحافظ على خرج مستقر حتى في ظل ظروف الشبكة المتقلبة. مع خيارات الاتصال مثل Dyn11 وYyn0، يندمج هذا المحول الجاف الصناعي بسلاسة في شبكات التوزيع المتنوعة.
لماذا هذه المعلمات مهمة
يعد فهم مواصفات المحولات أمرًا بالغ الأهمية لتصميم النظام.
فئة العزل يحدد ارتفاع درجة الحرارة المسموح به وعمر الخدمة.
فقدان التحميل يؤثر على تكاليف التشغيل على المدى الطويل.
نطاق التنصت يضمن استقرار الجهد.
رمز الاتصال يؤثر على تأريض النظام وتكوين الطور.
يؤدي تحديد التكوين الصحيح إلى تحسين الكفاءة التشغيلية وإطالة عمر المعدات.
بالنسبة للتخصيص الخاص بالمشروع، يمكن لفريقنا الهندسي ضبط نسب الجهد، ومستويات العزل، وتكوينات التبريد لتتناسب مع متطلبات الموقع.
حالات مشروع المحولات من النوع الجاف 500KVA
هذه الصورة تظهر واحدة من لدينا محولات النوع الجاف 500 كيلو فولت أمبير تم تركيبها وتشغيلها في غرفة التبديل الكهربائية الخاصة بالعميل. تم دمج المحول بالكامل في نظام توزيع الجهد المنخفض، مع توصيل قضبان التوصيل بشكل آمن بكل من محطات الجهد العالي والجهد المنخفض.
يوضح التثبيت التباعد المناسب والتهوية وإدارة الكابلات وفقًا لممارسات التركيب الكهربائي القياسية. يقدم فريقنا الهندسي إرشادات التثبيت التفصيلية لضمان الأداء الحراري الأمثل والاستقرار التشغيلي على المدى الطويل.
تم تصميم المحول للتكامل السلس مع المفاتيح الكهربائية ولوحات التوزيع، مما يجعله مناسبًا لتطبيقات مثل المنشآت الصناعية والمباني التجارية ومرافق الرعاية الصحية والمؤسسات التعليمية ومشاريع البنية التحتية.
تتيح بصمته المدمجة الاستخدام الفعال لمساحة الغرفة الكهربائية، بينما يضمن نظام العزل من النوع الجاف التشغيل الآمن والخالي من الزيت في البيئات الداخلية حيث تعتبر السلامة من الحرائق والاعتبارات البيئية أمرًا بالغ الأهمية.
يسلط هذا التثبيت الواقعي الضوء على موثوقية المنتج واستقراره الهيكلي وتوافقه مع أنظمة توزيع الطاقة الحديثة.
Packaging & Shipping for 500kVA Units
تعتبر الرحلة من مصنعنا إلى موقعك مرحلة حرجة، ونحن نأخذها على محمل الجد. توضح هذه الصورة تفاصيل بروتوكول التغليف الشامل والقوي الخاص بنا المصمم خصيصًا للمعدات الكهربائية الثقيلة والحساسة مثل محولنا من النوع الجاف بقدرة 500 كيلو فولت أمبير. تتم حماية الوحدة أولاً من الرطوبة والغبار باستخدام غلاف بلاستيكي أو فينيل.
يتم بعد ذلك تثبيتها بشكل آمن على قاعدة انزلاقية خشبية معززة مصممة خصيصًا والتي تسمح بالتعامل الآمن مع الرافعة الشوكية والرافعة. نقوم ببناء قفص فولاذي قوي أو صندوق خشبي كامل حول المحول لحماية أركانه وقنوات التبريد والمكونات البارزة من الصدمات أثناء النقل. نقوم بملء المساحة الداخلية بمواد ممتصة للصدمات لتخفيف الاهتزازات.
تعد تحذيرات الرفع الواضحة وملصقات التوجيه والعلامات المقاومة للماء قياسية، مما يضمن التعامل الدقيق من قبل أطقم الشحن. نحن نحافظ على استثمارك بدقة ونسلمه إلى موقع مشروعك في حالة خالية من العيوب وجاهزة للتثبيت.
شهادات المحولات الجافة 500KVA
ملكنا محولات النوع الجاف 500 كيلو فولت أمبير يتم تصنيعها واختبارها وفقًا للمعايير الكهربائية المعترف بها دوليًا لضمان السلامة والموثوقية والأداء التشغيلي على المدى الطويل.
تتوافق إجراءات تصميم المنتج واختباره مع متطلبات اللجنة الكهروتقنية الدولية (IEC) standards, including insulation coordination, temperature rise limits, dielectric strength, and short-circuit withstand capability. These standards provide globally accepted benchmarks for transformer safety and performance.
You may refer to the official IEC standards framework here: https://www.iec.ch
We supply our transformers in conformity with applicable CE directives for projects requiring European market access, ensuring compliance with essential safety and electromagnetic compatibility requirements.
More information about CE marking requirements is available at: https://ec.europa.eu/growth/single-market/ce-marking_en
Our manufacturing facility operates under a certified ISO quality management system (ISO 9001), ensuring traceability, process control, and continuous improvement throughout production.
Details about ISO standards can be found at: https://www.iso.org
For markets that require third-party testing or grid approval, we conduct additional type tests and routine tests in accordance with project specifications.
Each transformer undergoes strict factory testing before shipment, including:
اختبار النسبة
اختبار مقاومة العزل
Induced voltage test
Applied voltage test
قياس عدم التحميل وفقدان الحمل
Test reports can be provided upon request to support project documentation and compliance verification.
Global Cooperation: Serving Clients Worldwide
في المركز، قلوبنا وأرواحنا: المهندسون المهرة الذين يصممون بدقة محول النوع الجاف بقدرة 500 كيلو فولت أمبير، وعمال خط الإنتاج الذين يصنعون كل مكون بعناية، ومفتشو ضمان الجودة باهتمامهم الذي لا يتزعزع بالتفاصيل. على الجانب الآخر، نحتفل بنجاحنا من خلال شركائنا: صور فريق المبيعات لدينا وهو يتعاون مع الموزعين الدوليين، والفنيين الذين يقدمون الدعم في الموقع، والمصافحات المبتسمة مع العملاء الراضين من جميع أنحاء العالم.
تذكرك هذه الصورة بقوة بأن عائلتنا العالمية المتفانية تدعم نجاحك لفترة طويلة بعد البيع.
التعليمات
1. ما هو التطبيق النموذجي لمحول النوع الجاف 500KVA؟
يتم استخدام محول النوع الجاف بقدرة 500 كيلو فولت أمبير على نطاق واسع في المباني التجارية والمنشآت الصناعية والمستشفيات ومراكز البيانات ومشاريع البنية التحتية حيث يعد التركيب الداخلي والسلامة من الحرائق أمرًا بالغ الأهمية. تصميمها الخالي من الزيت يجعلها مناسبة بشكل خاص للغرف الكهربائية المغلقة.
2. ما هي مستويات الجهد المتوفرة لهذا النموذج؟
محولنا 500KVA يدعم الفولتية الأولية 6kV، 6.3kV، 10kV، 10.5kV، و11kV، مع تكوينات الجهد الثانوي المشتركة المتاحة عند الطلب. يمكن أيضًا تصميم مجموعات الجهد المخصصة وفقًا لمتطلبات المشروع.
3. ما هي فئات العزل المتوفرة؟
يتوفر هذا الطراز في أنظمة العزل من الفئة B (130 درجة مئوية)، والفئة F (155 درجة مئوية)، والفئة H (180 درجة مئوية). تتيح فئات العزل الأعلى تحسين الأداء الحراري وإطالة عمر الخدمة في ظل ظروف التحميل الصعبة.
4. ما هو رمز اتصال المحول؟
تتضمن رموز الاتصال القياسية Dyn11 وYyn0. يمكن تخصيص مجموعات المتجهات الأخرى بناءً على تصميم النظام ومتطلبات الشبكة.
5. هل يتوافق المحول مع المعايير الدولية؟
نعم. تم تصميم المحول واختباره وفقاً للمعايير الصادرة عن اللجنة الكهروتقنية الدولية (إيك). يمكن توفير شهادات إضافية مثل مطابقة CE وفقًا لسوق الوجهة.
6. ما هي اختبارات المصنع التي يتم إجراؤها قبل التسليم؟
يخضع كل محول لاختبارات روتينية قبل الشحن، بما في ذلك:
اختبار النسبة
اختبار مقاومة العزل
Applied voltage test
Induced voltage test
فقدان عدم التحميل وقياس فقدان الحمل
تتوفر تقارير الاختبار الرسمية لتوثيق المشروع ومراجعة الامتثال.
7. هل يمكن تخصيص المحول؟
نعم. نحن نقدم خيارات التخصيص بما في ذلك:
تصنيف الجهد
نطاق التنصت
مقاومة
طريقة التبريد
نوع العلبة (تصنيف IP)
نظام مراقبة درجة الحرارة
يتم دعم OEM والتخصيص القائم على المشروع.
8. ما هو عمر الخدمة المتوقع؟
في ظل ظروف التركيب والتشغيل المناسبة، عادةً ما يكون للمحول من النوع الجاف عمر خدمة يتراوح بين 20 إلى 30 عامًا. سيساعد الفحص المنتظم والتهوية الكافية على زيادة طول العمر.
9. ما هي المهلة الزمنية للإنتاج؟
عادة ما تكون مهلة الإنتاج القياسية من 3 إلى 5 أسابيع، اعتمادًا على المواصفات الفنية وكمية الطلب. يمكن مناقشة الجداول الزمنية للمشروع العاجل مع فرق المبيعات والهندسة لدينا.
10. Do you provide technical support after installation?
Yes. We provide remote technical support, installation guidance, and troubleshooting assistance throughout the product lifecycle. Spare parts and replacement components are available upon request.
